3D-CAD-Zeichnungen

Hier werde ich den Fortschritt der Kellerbahn-Planung vorstellen.

Alle Zeichnungen sind mit TurboCAD Mac Deluxe.



Gegenüber dem Gleisplanungsprogramm hat die CAD-Version den Vorteil, dass ich später auch detailgetreu Gebäude und Gelände darstellen kann.

Insbesondere der Unterbau kann mit Stücklisten geplant werden, so dass die Zuschnitte passgenau gefertigt werden können.



Farbcodes:

Magenta: 5200er-Serie

Blau: 5100er-Serie

Grün: gerade Gleisstücke

Gelb: Ausgleichsstücke die durch Zuschnitte hergestellt werden müssen

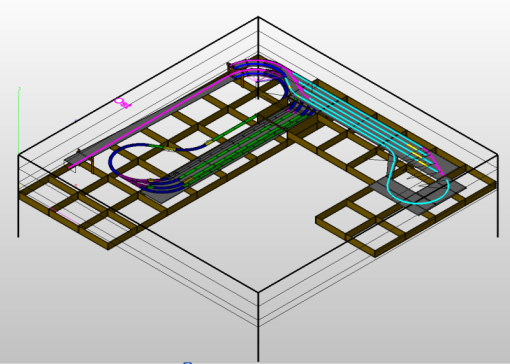

Schattenbahnhöfe -288mm und -150mm
